チラーのコンデンサーコイル全体の圧力降下はどれくらいですか？

のサプライヤーとしてコンデンサーコイルチラー、チラーのコンデンサーコイル全体の圧力降下に関する多くの問い合わせに遭遇しました。この概念を理解することは、チラーの適切な機能と冷却システムの全体的な効率の両方にとって重要です。このブログ投稿では、プレッシャードロップが何であるか、なぜ重要なのか、チラーのパフォーマンスにどのように影響するかの詳細を詳しく説明します。

圧力降下の理解

圧力降下とは、流体（この場合は冷媒または冷却剤）が成分またはシステムを流れるように発生する圧力の低下を指します。チラーのコンデンサーコイルのコンテキストでは、コイルの入口と出口の間の圧力の違いです。この圧力の低下は、コイルのチューブとフィンを通過する際に、流体が遭遇する抵抗の自然な結果です。

コンデンサーコイルは、チラーの冷蔵サイクルで重要な役割を果たします。冷媒から周囲の環境に熱を伝達し、冷媒が蒸気から液体状態に凝縮します。冷媒がコイルを流れると、チューブとフィンの内壁に対して摩擦が発生し、圧力が失われます。

圧力降下に影響する要因

いくつかの要因は、チラーのコンデンサーコイル全体の圧力降下に影響を与える可能性があります。これらには以下が含まれます：

チューブのサイズと構成：コンデンサーコイルのチューブの直径と長さは、圧力降下に大きな影響を与える可能性があります。直径のチューブは一般に、摩擦の増加により圧力降下が高くなりますが、チューブの長い方も耐性が大きくなります。さらに、パスの数やそれらの間の間隔などのチューブの配置は、フローパス、およびその結果、圧力低下に影響を与える可能性があります。
冷媒流量：冷媒がコンデンサーコイルを通過する速度も別の重要な要因です。流量が高いため、流量が高いほど、圧力降下が増加します。これは、流体がチューブの壁やフィンと相互作用する時間が短くなり、乱流と摩擦が大きくなるためです。逆に、流量が低いと圧力降下が減少する可能性がありますが、コイルの熱伝達効率にも影響を与える可能性があります。
冷媒の特性：粘度や密度など、冷媒の物理的特性は、圧力低下に影響を与える可能性があります。粘度が高い冷媒は、コイルを流れると摩擦が大きくなる傾向があり、圧力降下が高くなります。同様に、密度の高い冷媒は、システムを通過するためにより多くのエネルギーが必要になる場合があり、その結果、圧力損失が増加します。
コイルフィン：コンデンサーコイルのフィンは、熱伝達に利用できる表面積を増やすのに役立ちます。ただし、冷媒の流れに追加の抵抗を生み出すことにより、圧力低下に貢献することもできます。フィンのタイプ、形状、密度はすべて、コイル全体の圧力降下に影響を与える可能性があります。

チラー性能の圧力低下の重要性

コンデンサーコイル全体の圧力低下は、チラーのパフォーマンスと効率に大きな影響を与える可能性のある重要なパラメーターです。これが重要な理由です：

エネルギー消費：コンデンサーコイル全体の高圧降下には、希望の冷媒流量を維持するために、チラーのコンプレッサーがより一生懸命働く必要があります。このワークロードの増加は、より高いエネルギー消費量につながり、時間の経過とともに運用コストの増加につながる可能性があります。圧力降下を最小限に抑えることで、コンプレッサーはより効率的に動作し、エネルギーの使用量を削減し、お金を節約できます。
熱伝達効率：圧力低下は、コンデンサーコイルの熱伝達効率にも影響を与える可能性があります。圧力低下が高すぎると、冷媒がコイルを貫く微妙に流れ、熱伝達不良と冷却能力の低下を引き起こす可能性があります。一方、適切な圧力降下を備えた適切に設計されたコンデンサーコイルは、均一な冷媒の流れと最適な熱伝達を確保し、チラーの全体的な性能を向上させることができます。
システムの信頼性：過度の圧力降下は、コンプレッサーや拡張バルブなど、チラーのコンポーネントに追加のストレスをかける可能性があります。時間が経つにつれて、これは早期の摩耗や裂傷、メンテナンス要件の増加、およびシステムの故障のリスクが高くなる可能性があります。適切な圧力降下を維持することにより、チラーはより確実に動作し、サービス寿命を長くすることができます。

圧力降下の測定と監視

チラーの最適なパフォーマンスを確保するには、コンデンサーコイル全体の圧力降下を定期的に測定および監視することが不可欠です。これは、コイルの入口と出口に設置された圧力センサーを使用して実行できます。圧力測定値を比較することにより、圧力降下を決定し、特定のチラーモデルの許容範囲内にあるかどうかを評価できます。

圧力降下が予想よりも高いことがわかった場合、詰まったチューブやフィン、冷媒漏れ、または不適切な冷媒電荷など、コンデンサーコイルの問題を示している可能性があります。そのような場合、チラーへのさらなる損傷を防ぎ、継続的な効率的な動作を確保するために、問題を迅速に調査および対処することが重要です。

圧力降下を最小限に抑えるためのソリューション

としてコンデンサーコイルチラーサプライヤーは、コンデンサーコイル全体の圧力低下を最小限に抑え、チラーの性能を向上させるためのいくつかのソリューションを提供しています。これらには以下が含まれます：

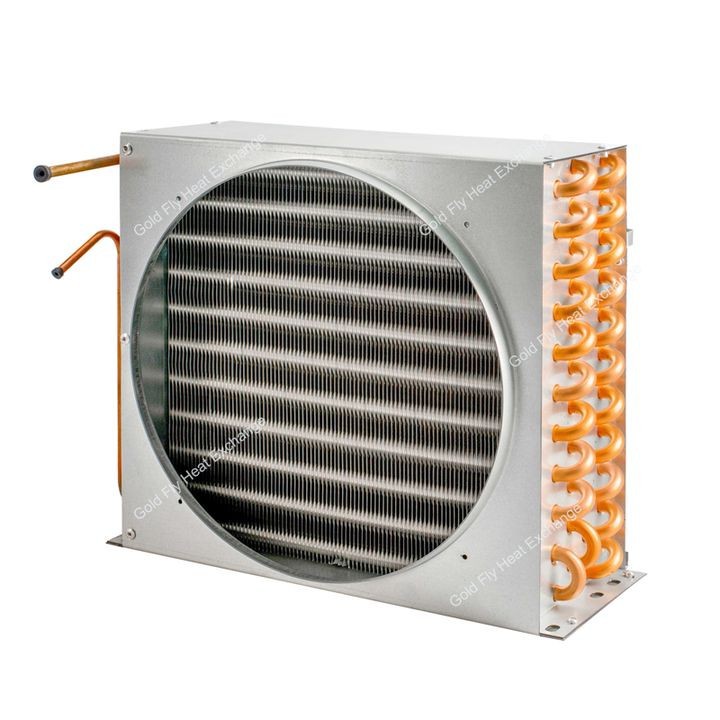

Heat Exchage Equipment Condenser Small Condenser Coil

最適化されたチューブ設計：高度なチューブ設計技術を使用して、高熱伝達効率を維持しながら圧力低下を最小限に抑えます。私たちのチューブは、冷媒に滑らかで均一な流れパスを提供するように慎重に設計されており、摩擦と乱流を減らします。
高効率フィン：当社のコンデンサーコイルには、圧力降下を最小限に抑えながら熱伝達を最大化するように設計された高効率フィンが装備されています。フィンは高品質の材料で作られており、最適なパフォーマンスを確保するために慎重に形作られ、間隔を空けます。
適切なシステム設計：顧客と緊密に連携して、特定のアプリケーション用に最適化されたチラーシステムを設計します。これには、適切なコンデンサーコイルのサイズ、冷媒の種類、流量を選択して、圧力降下を最小限に抑え、チラーの効率的な動作を確保することが含まれます。
定期的なメンテナンス：コンデンサーのコイルを清潔で破片のない状態に保つには、定期的なメンテナンスが不可欠であり、圧力降下の増加に寄与する可能性があります。チラーの最適なパフォーマンスを確保するために、定期的な検査とクリーニングをスケジュールすることをお勧めします。

結論

チラーのコンデンサーコイル全体の圧力低下は、システムの性能、効率、信頼性に大きな影響を与える可能性のある複雑な現象です。圧力降下に影響を与える要因を理解し、それを最小化するための適切な手段を実装することにより、チラーの最適な動作を確保し、エネルギー消費と運用コストを削減できます。

の大手サプライヤーとしてコンデンサーコイルチラーそして銅管コンデンサー、私たちは、圧力降下を最小限に抑え、チラーのパフォーマンスを最大化するように設計された高品質の製品とソリューションを提供することに取り組んでいます。ご質問がある場合、または当社の製品やサービスについて詳しく知りたい場合は、お気軽にお問い合わせください。あなたの冷却のニーズを満たすためにあなたと協力することを楽しみにしています。

参照

Ashrae Handbook-冷蔵。アメリカ暖房、冷蔵および空調エンジニア協会
Incropera、FP、＆Dewitt、DP（2002）。熱と物質移動の基礎。ジョン・ワイリー＆サンズ。
Stoecker、WF、＆Jones、JW（1982）。冷蔵およびエアコン。マグロウヒル。
